# 同轴线结构
内导体 (Inner Conductor)、介质环 (Dielectric)、外导体 (Shield)、绝缘外皮 (Insulation)
# 同轴线建模的考虑
建模一般只考虑内导体 (Inner Conductor)、介质环 (Dielectric)、外导体 (Shield)；其中内导体直径和介质环外径决定了同轴线的特征阻抗，外导体半径可以随便设置一下，或者直接把介质环的外表面 (最外面的表面) 设置为 Perfect_E 即理想电场边界条件，对仿真结果没太大影响。
# 常见同轴线尺寸和选择
网址： https://www.rfcafe.com/references/electrical/coax-chart.htm
常见的同轴线介质为聚四氟乙烯，也叫特氟龙、Teflon、PTFE 等

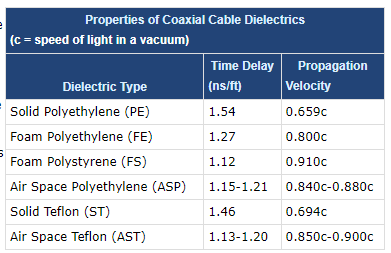

网址中的介质简称如下图，其中 Solid Teflon (ST) 即为 Teflon 介质
以表格中的 RG-400 同轴线为例，其特征阻抗为 50 欧姆；填充介质为 ST，即 Teflon；外径 O.D.(outside diameter) 为 0.195in，即 4.953mm，注意此处的 O.D. 不是指外导体直径，而是指绝缘外皮 (Insulation) 的直径。
通过它的尺寸我们大致就知道了该同轴线整体的尺寸，因为介质环外径、内导体直径、外导体直径肯定不会大于绝缘外皮 (Insulation) 的直径的。

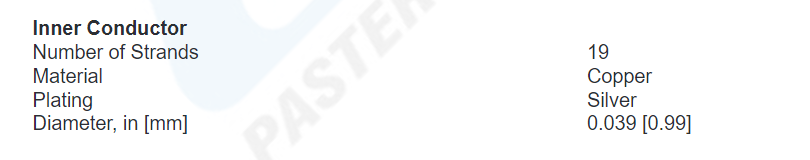

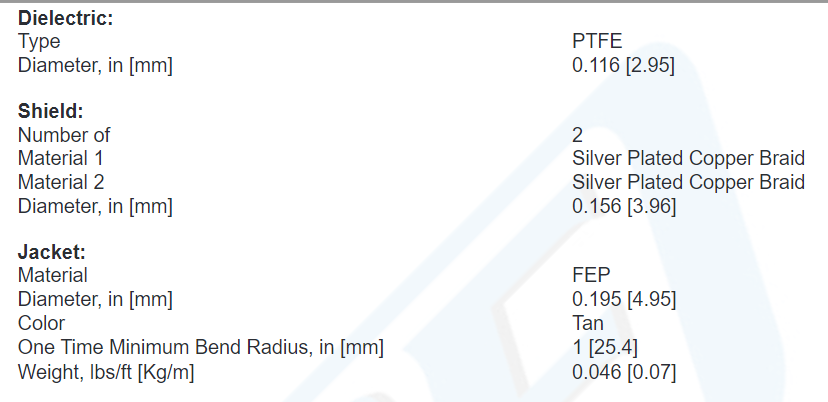

假设我们正需要 RG-400 这种尺寸的同轴线，我们便上网查询一下 RG-400 的具体参数，比如找到了网页 https://www.alldatasheet.com/view.jsp?Searchword=RG400 ，点击 RG-400 的 datasheet pdf 文件，文件给出的参数如图所示，内导体直径为 0.039inch，即 0.99mm，介质环外径为 2.95mm，外导体直径为 3.96mm，此我们便可以进行建模了。
