1420MHz的PCB八木天线

PCB 文件见于：1420MHz 的 PCB 八木天线 - 新 - 嘉立创 EDA 开源硬件平台 (oshwhub.com)

• 天线的 S11 参数：一般要求在工作频段小于 - 10dB。

• 天线的谐振点：在工作频率内的 S11 曲线的最小值。

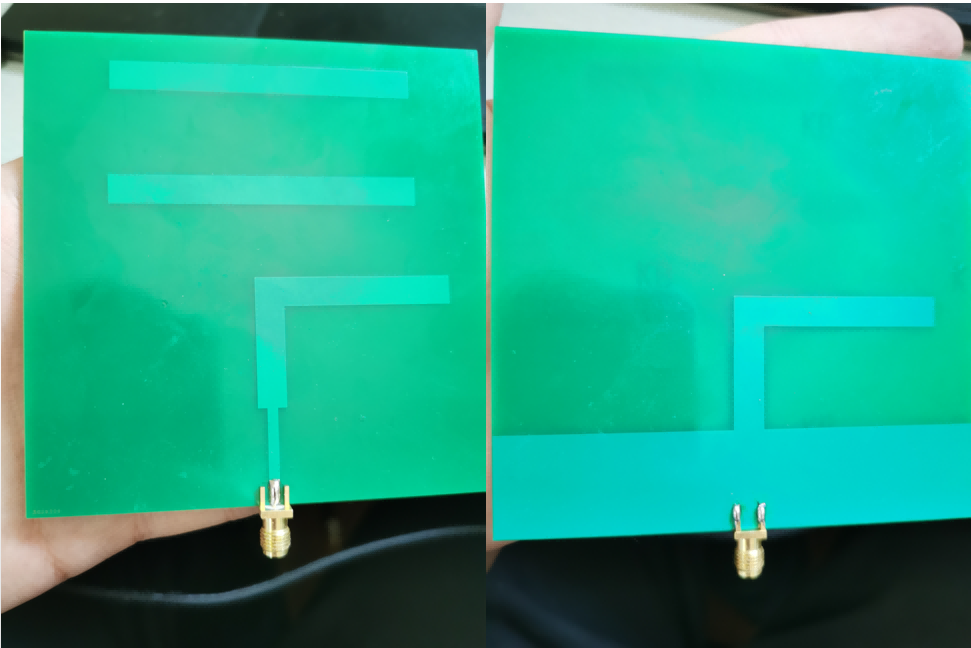

• 目标天线 (如下图 1)：1420MHz 谐振，S11 参数

图 1：八木天线的正反面

# 天线的 S11 参数

红色曲线为仿真的 S11 参数，黄色和绿色曲线为两次实测的 S11 参数，可见天线在能够正常工作在 1420MHz 附近，带宽为 50-70MHz 左右。

图 2：S11 参数

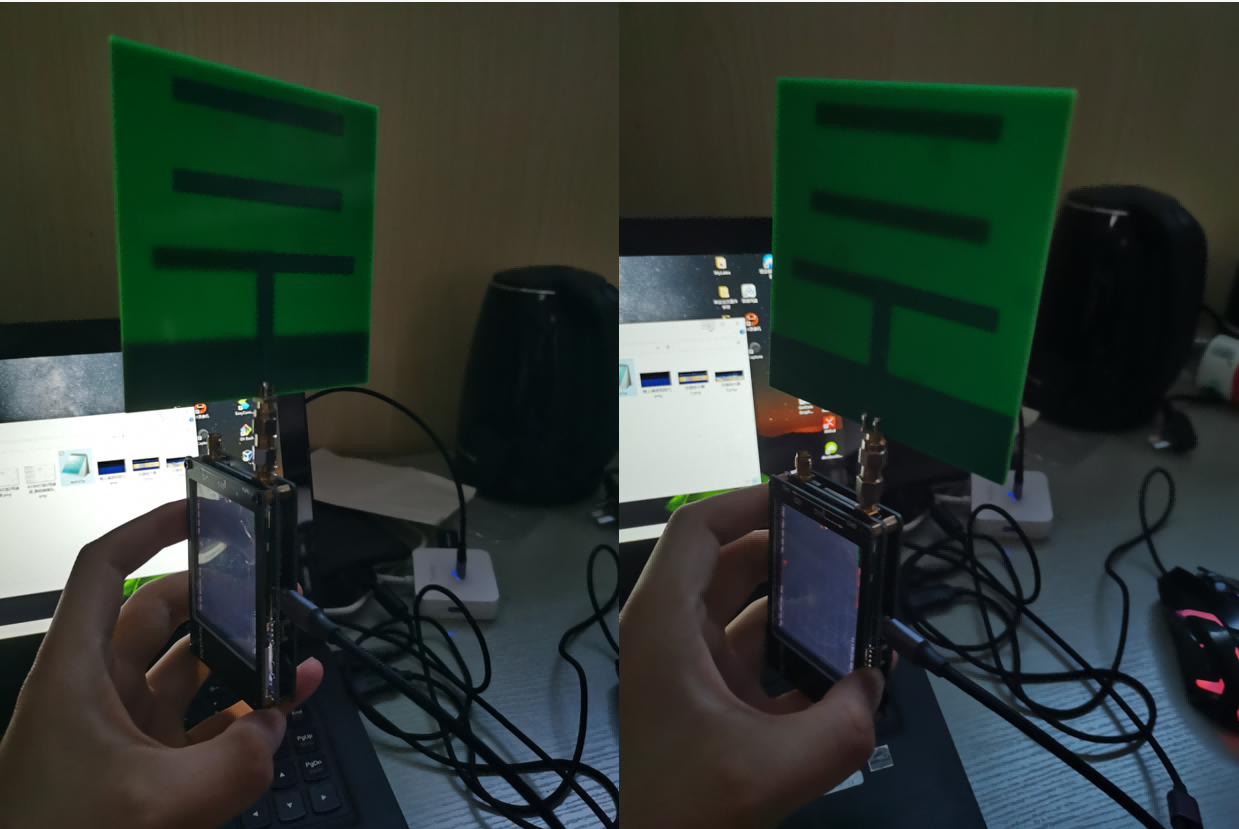

图 3 为两次测量时的现场，使用的设备为 NanoVNA，左图对应图 2 的绿色曲线，右图对应图 3 的黄色曲线。

图 3：两次测量的现场

# 辐射方向图

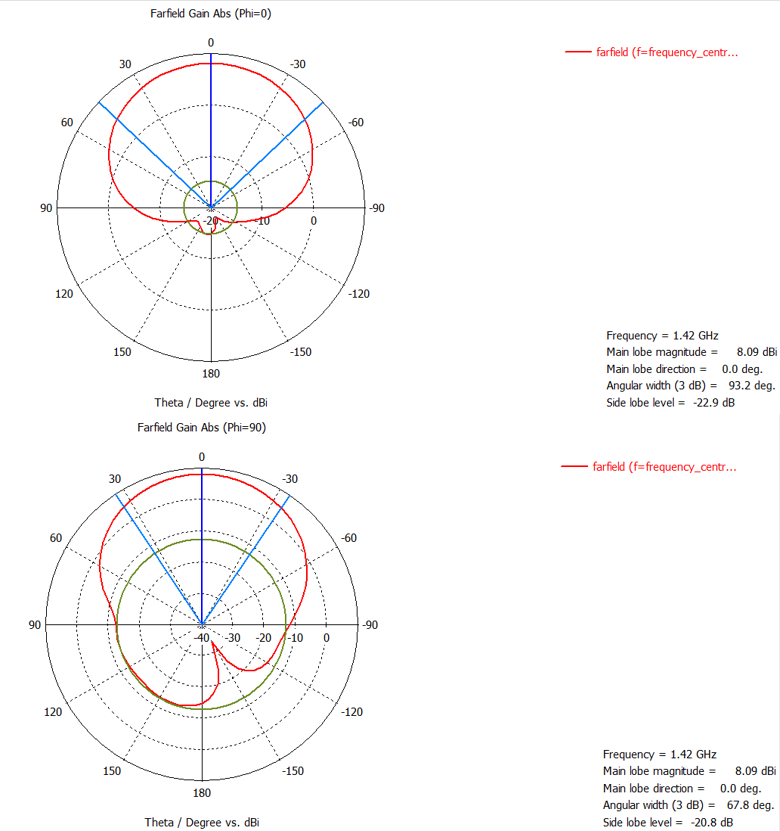

图 4 为 E 面和 H 面的仿真方向图，可见增益为 8dBi。

图 4：E 面和 H 面的方向图

# SMA 接口

可以使用嘉立创商城的 SMA 偏角接头，如图 5 所示，当然，你也可以在日常用的购物软件上购买。或者自行调整一下焊接盘，使用其他 SMA 接头。

图 5：偏脚 SMA 接头
