低噪放大器LNA for RTL Based SDR的测量数据

在淘宝上买了一个低噪放大器，名字为 LNA for RTL Based SDR，卖家改装了一下，可以用 USB 线给放大器供电。

淘宝链接：

LNA for RTL Based SDR Receivers 低噪信号放大器 USB 版 - 淘宝网 (taobao.com)

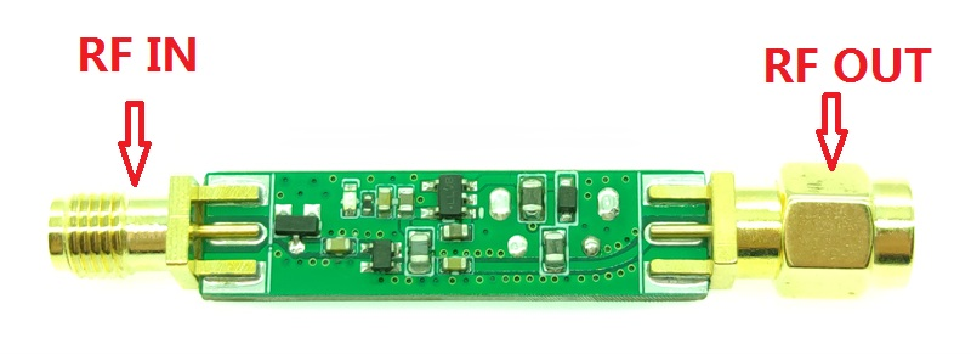

淘宝展示图：

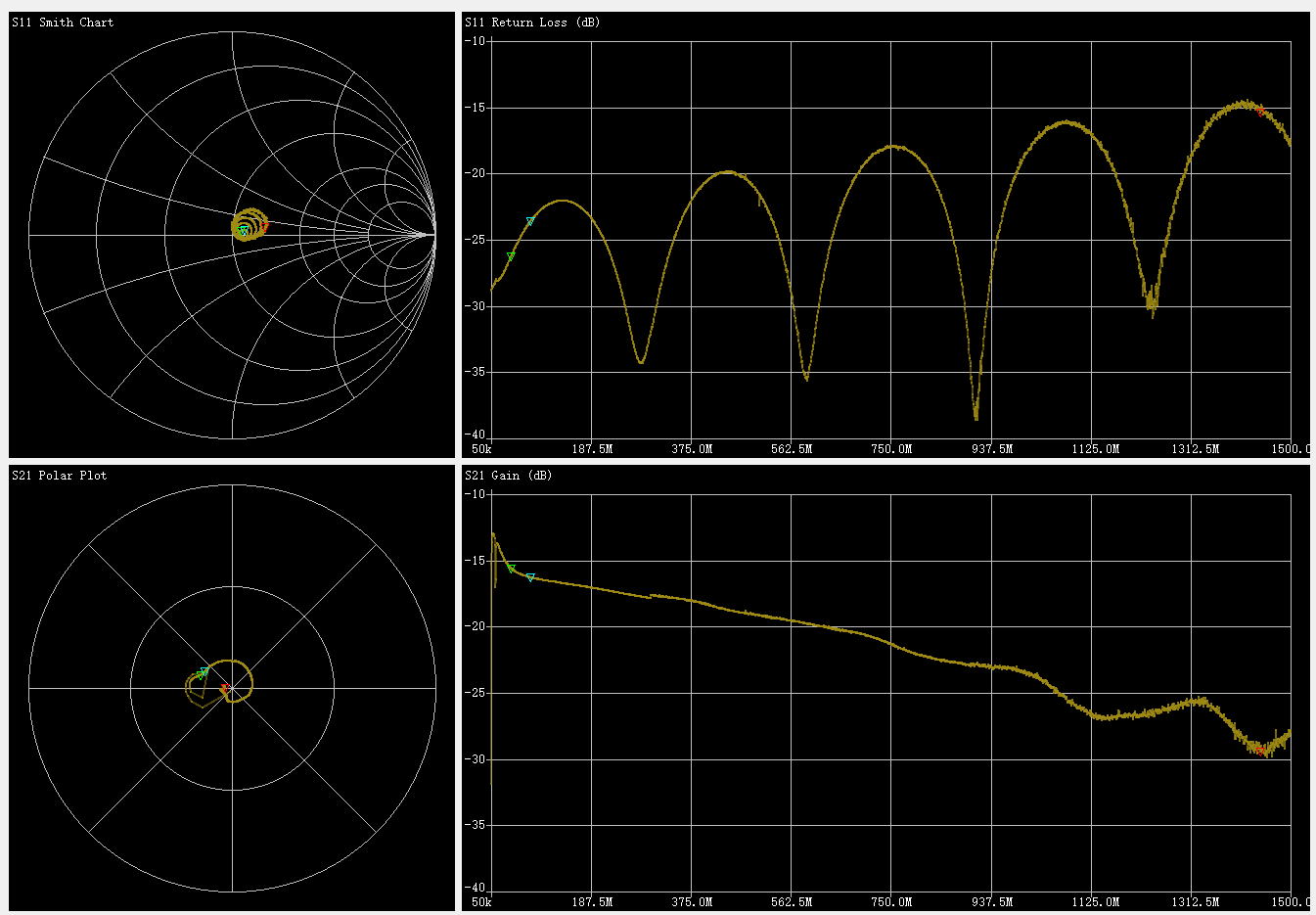

在用电脑 USB 口供电（5V）情况下，用 NanoVNA 测量放大器增益 – 业余射电天文 – radioastronomy.cn 中的方法测量这个低噪放的 S 参数如下图，为了防止烧坏放大器，加了 40dB 的衰减器，所以看 S21 参数（即增益）时，应当在原有的数值基础上加上 40dB 得到真实指。至于 S11（回波损耗），由于加了衰减器（反射的能量也被衰减器衰减了），测量的 S11 参数看起来肯定是比实际的 S11 参数要好的，所以不必参考。

如果看不清图，可以放大，或者保存到手机 / 电脑查看

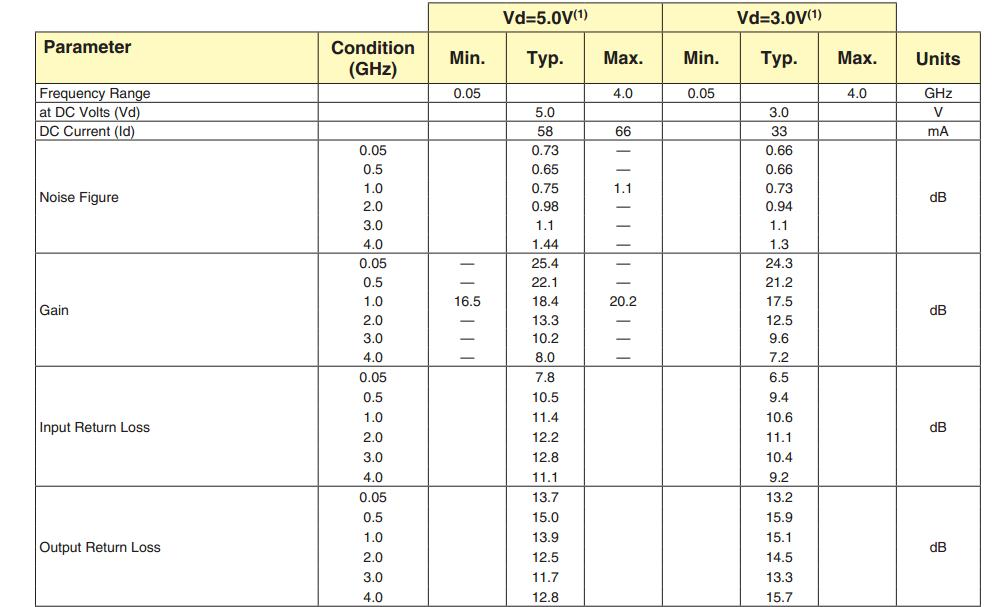

然后我对照了一下淘宝卖家给出的官方参考数据，看起来勉强能对上，实际上还是差了一些，也许是测量不准吧。总之，在 1420MHz 的增益看起来只有 11dB 左右，一般是没法用来观测氢谱线了。
