相应视频

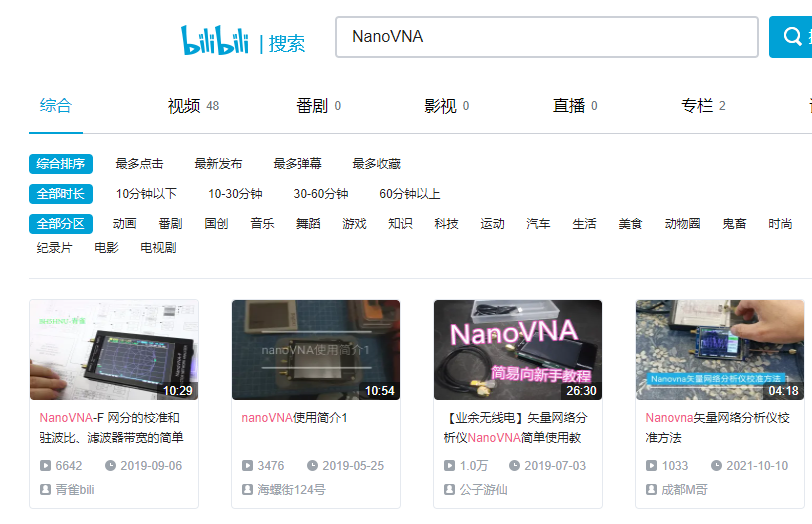

如果你完全不了解 NanoVNA（一种矢量网格分析仪），可以在 B 站搜索 NanoVNA，你会得到一系列的教程，如图 1 所示。

图 1.B 站上关于 NanoVNA 的介绍

介绍测量放大器之前，我先介绍一下 S21 参数，S 即 Scatter 的缩写，2 即代表第二的端口，可以理解为输出端，1 即代表第一个端口，可以理解为输入端。S21 = 输出端的功率 / 输入端的功率，得到输入功率被放大的倍数，然后带入 10log (倍数)。我们测放大器就是测 S21 参数，即放大器的放大倍数或者说增益。

首先注意不要直接把高增益的放大器直接连通到 NanoVNA 上，这将会对 NanoVNA 造成损害。所以在测量时需要连接上几个衰减器，如图 2，淘宝上搜索衰减器能够搜索到。我花费 66 块钱 (含 20 块钱运费) 在淘宝上买了两个 20dB 和一个 30dB 的衰减器。

图 2. 淘宝上买的衰减器

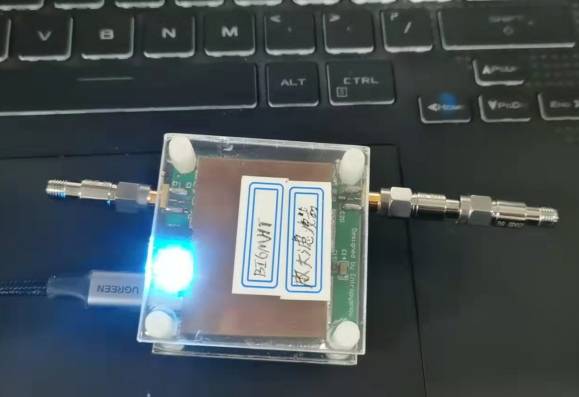

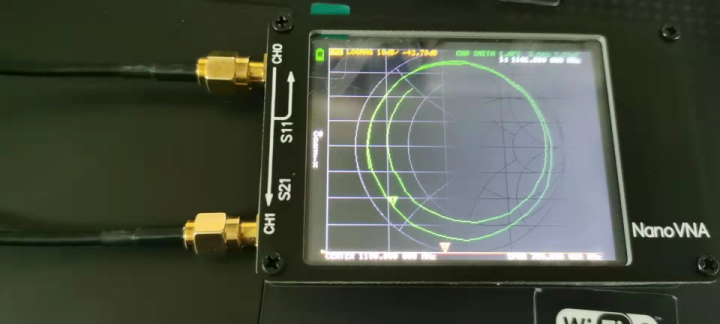

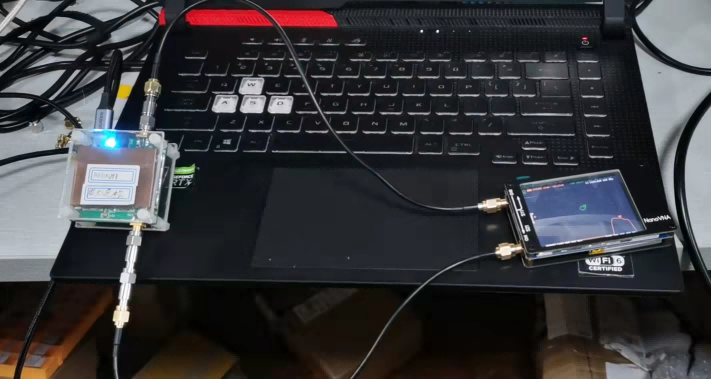

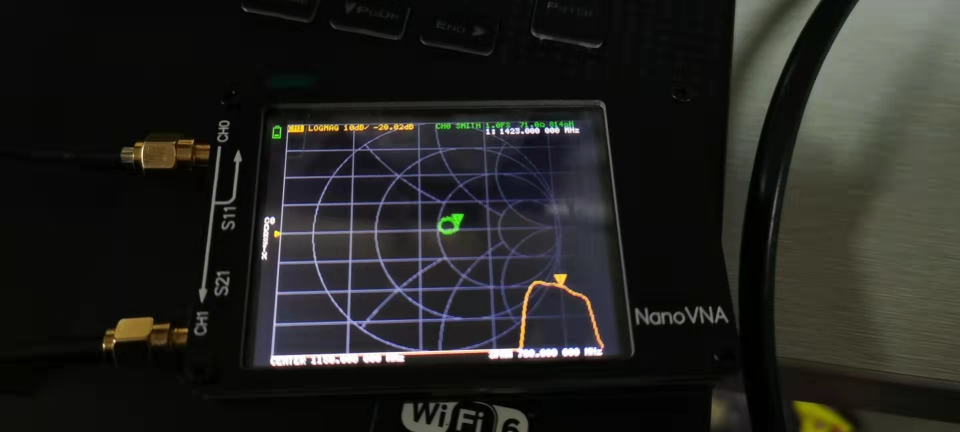

使用起来也非常方便：首先肯定要先完成 NanoVNA 的定标。然后依次点击 Display>Channel>CH1 Though；Display>Format>Logmag，显示出 S21 曲线；Display>Scale>Scale/Div, 输入 10，即每一格代表 10dB；Display>Scale>Reference，输入 4，大概是以第 4 格线为基准线，即 0dB。图 3 中黄色的是 S21 曲线，可能太低了，看不到，不过没关系。
