Sdrsharp的IF-Average插件以及大致原理

如何使用 Sdrsharp 这个软件，已经在 SdrSharp 中有所介绍。

在 Sdrsharp 软件中，我们主要是看积分平均之后的频谱。而观看和导出 “积分平均之后的频谱” 由该软件的积分插件（即 IF Average）来实现

该插件（IF Average，点击这里下载）的具体使用，我已在如下视频中进行了介绍，在此不再赘述，而仅仅说明一下为什么要用该插件对频谱进行积分平均。

注：在该视频的 6 分 20 秒处有扣底噪的操作，对于使用 rtl sdr 观测氢谱线的读者是是有必要看一下视频的。

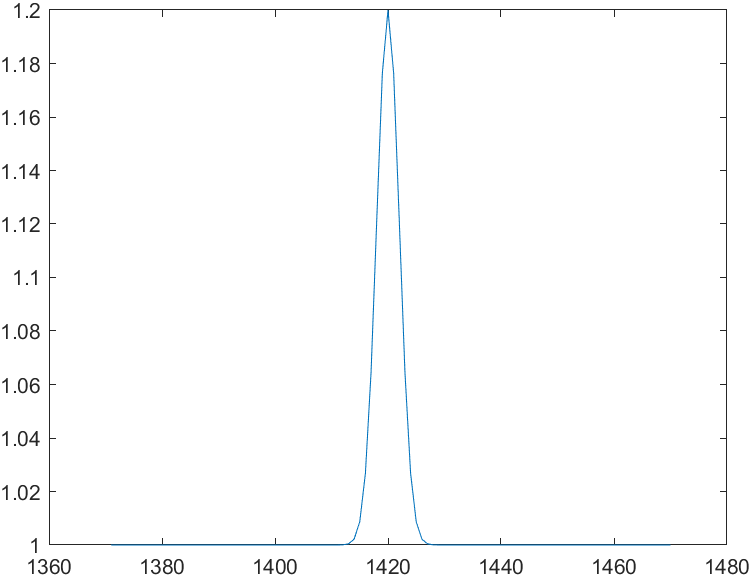

如果没有任何噪声的情况下，我们观测 1420MHz 的氢谱线到的频谱应该如图 1 所示，是一个在 1420MHz 突出的峰。坐标上横轴是频率，纵轴是信号强度，这里的强度数值只是随意赋予的，不必关注细节。

图1：没有任何噪声下的氢谱线频谱

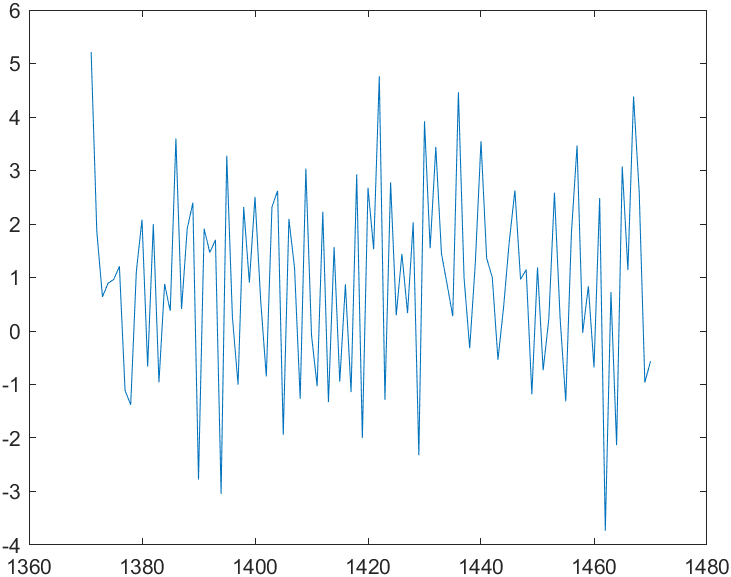

下面引入杂乱的噪声（一般为高斯噪声，有兴趣的读者可以查阅一下），使这些杂乱的噪声混入图 1 的频谱中，结果如图 2 所示，显然氢谱线的峰被这些噪声掩盖了。

图2：引入噪声下的氢谱线频谱

这些杂乱的噪声在每个瞬间可能为正值，也可能为负值，为正值和为负值的概率相当（所谓正负，可以理解为电流或者电子的流向相反，不过没必要细节，理解大概便可），而氢谱线的峰值显然是恒为正。

故我们可以长时间对频谱进行积分，然后除以积分时间，这也就是所谓的积分平均，即先积分后平均。那些杂乱的噪声由于时而正时而负，故而在积分平均下便正负抵消掉了，而氢谱线的峰由于恒为正便保留了下来。

下面演示一下不同积分次数下频谱。

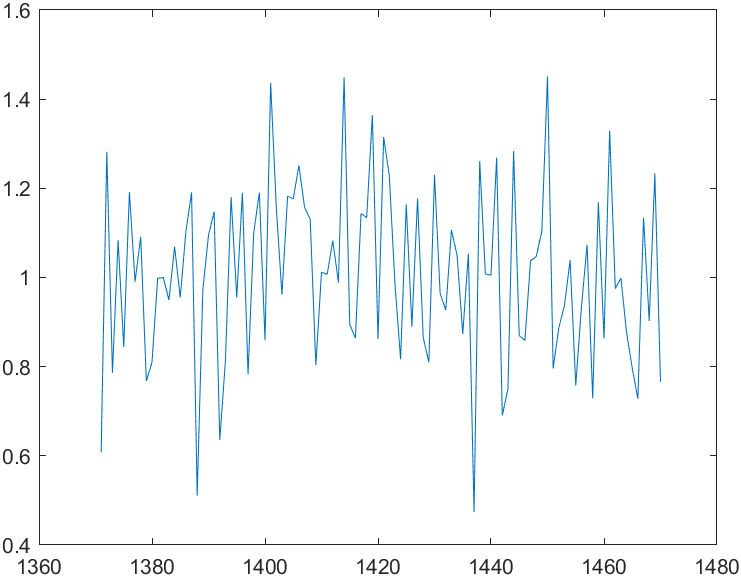

图 3 为积分 100 次的频谱，显然还是看不到氢谱线的峰。

图3：积分100次的氢谱线频谱

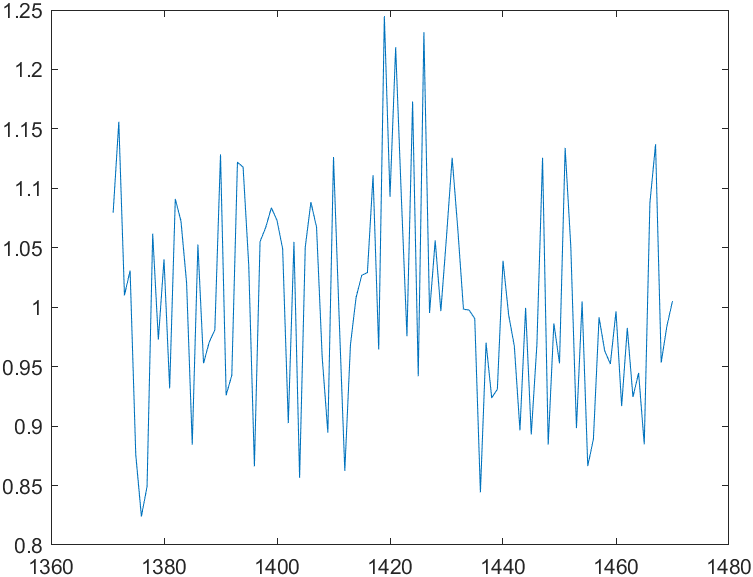

图 4 为积分 500 次的频谱，勉强能看到氢谱线的峰。

图4：积分500次的氢谱线频谱

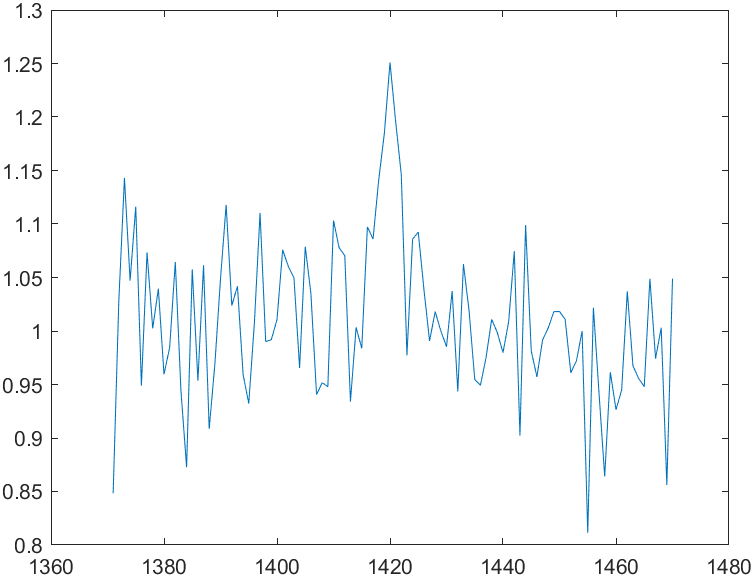

图 5 为积分 1000 次的频谱，明显能看到氢谱线的峰。

图5：积分1000次的氢谱线频谱

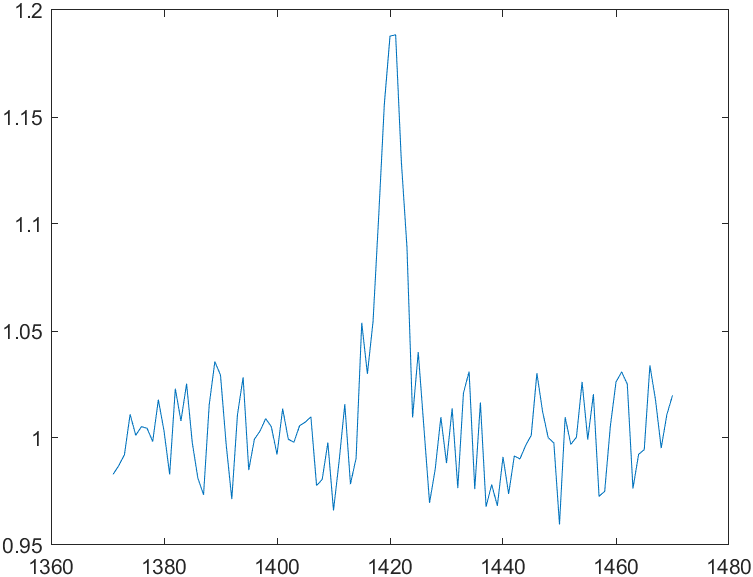

图 6 为积分 10000 次的频谱，很明显能看到氢谱线的峰。

图6：积分10000次的氢谱线频谱
